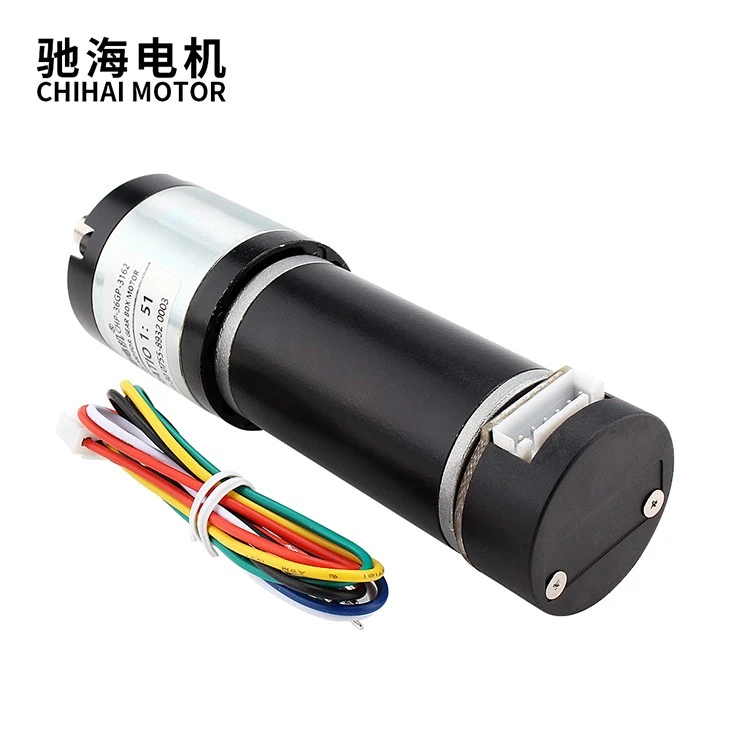

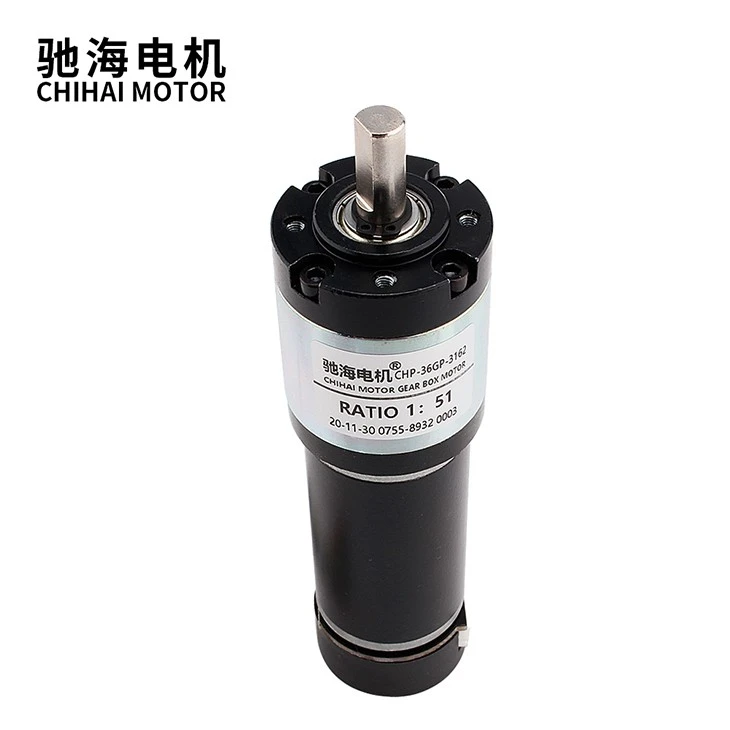

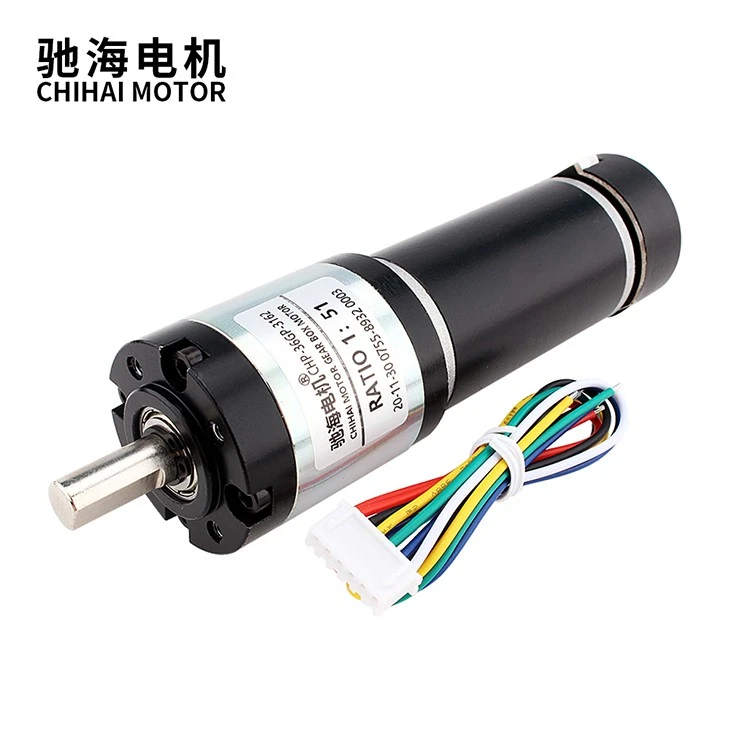

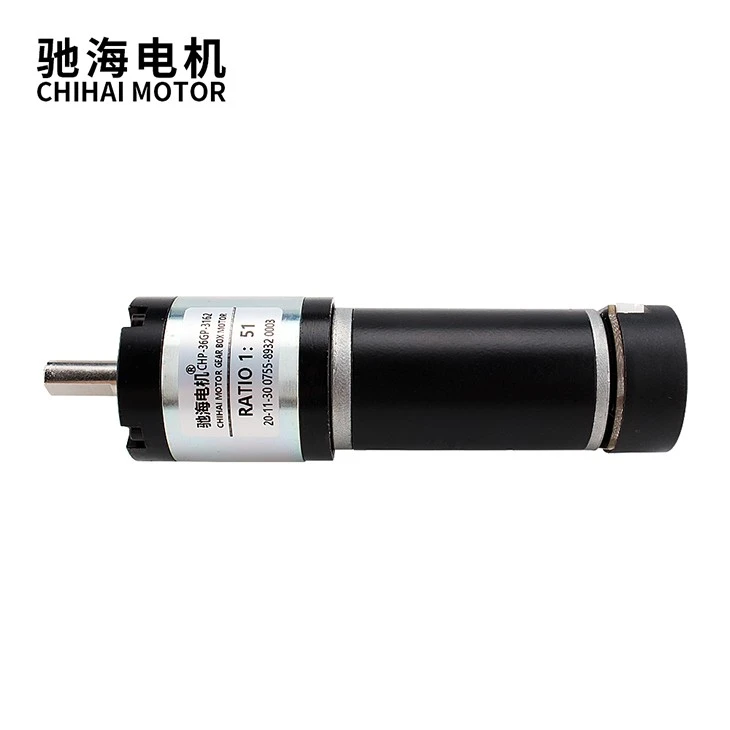

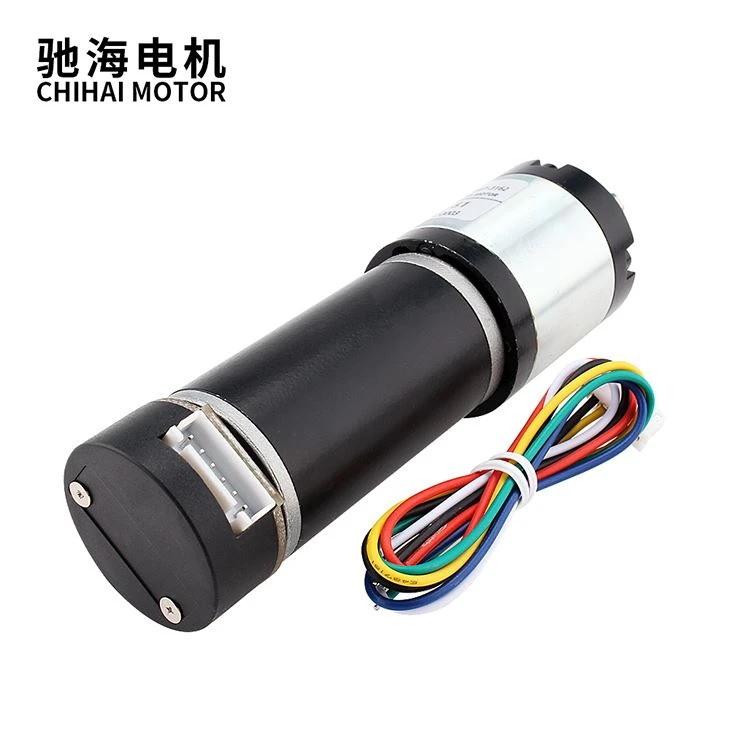

موتور دنده سیاره ای با کد Dc Hall
توضیحات محصول
| نوع محصول | موتور رمزگذار سیاره ای CHP-36GP-3162ABHL DC |

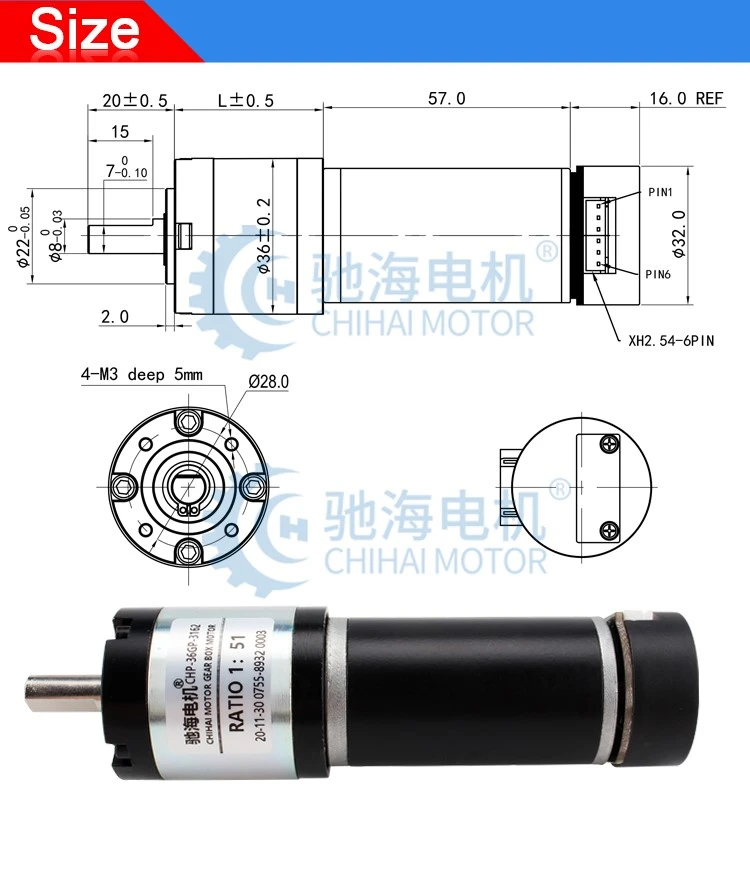

| طول شفت | 20 میلی متر طول D15 |
| شفت دیانتر | Φ 8mm، D ضخامت 7mm |
| ولتاژ | DC٪ 7b٪ 7b0٪ 7d٪ 7dV |
| وزن | حدود 420 گرم |

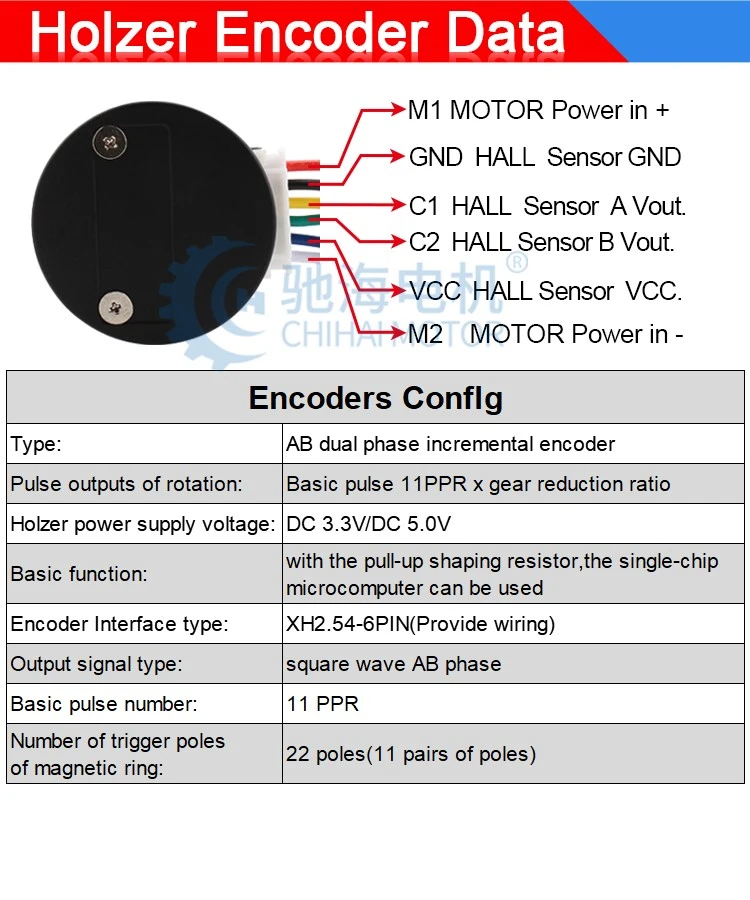

| مشخصات سیم کشی | XH2.54-6انکودر اتصال ترمینال پین |
| مشخصات فنی |
AB رمزگذار دو فاز 11 خط سیگنال پایه ولتاژ 3.3 ولت یا 5. 0 ولت |
| کاربرد |
خودروی دو چرخ هوشمند خود متعادل کننده، هوشمند ردیاب ماشین، ربات لوازم خانگی هوشمند، بازوی راکر دوربین، نوار برش برقی و غیره |
موتور دنده سیاره ای با کد Dc Hall:
موتور دنده سیاره ای با کد Dc Hall نوعی موتور با دقت بالا، راندمان بالا، صدای کم و لرزش کم است. از فناوری کدگذاری هال برای دستیابی به تشخیص دقیق موقعیت استفاده می کند، قادر به عملکرد پایدار در محیط های کاری سخت است.
کاهنده سیاره ای تا حدی توسط یک قاب سیاره ای هدایت می شود که می تواند گشتاور خروجی را افزایش داده و حجم را کاهش دهد و در عین حال بار محوری را کاهش دهد. افلاک نما با سطح دندانی سخت طراحی شده است و دارای راندمان Drive با مشخصات بالاتر و عمر طولانی تر است.
موتورها به طور گسترده در ماشین ابزار، تجهیزات پزشکی، خطوط تولید خودکار و سایر مناطقی که به موتورهای با دقت و قابلیت اطمینان بالا نیاز دارند، استفاده می شود.

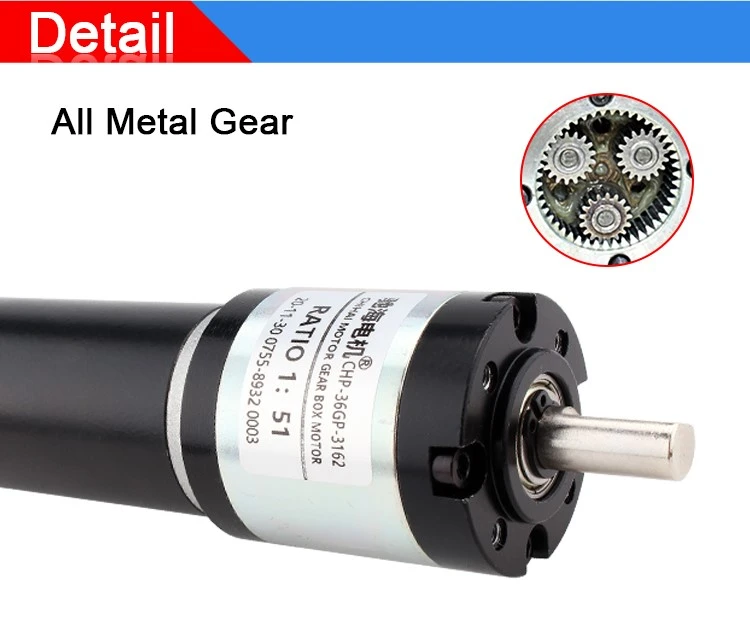

ساخت دنده تمام فلزی:
مواد دنده تمام فلزی اتلاف سایش دنده را در حین استفاده کاهش می دهد، بنابراین مقاومت سایش بالاتری دارد.
مقاومت در برابر سایش بالا و ظرفیت تحمل بار باعث افزایش طول عمر و کاهش هزینه های تعمیر و نگهداری و تعویض می شود.

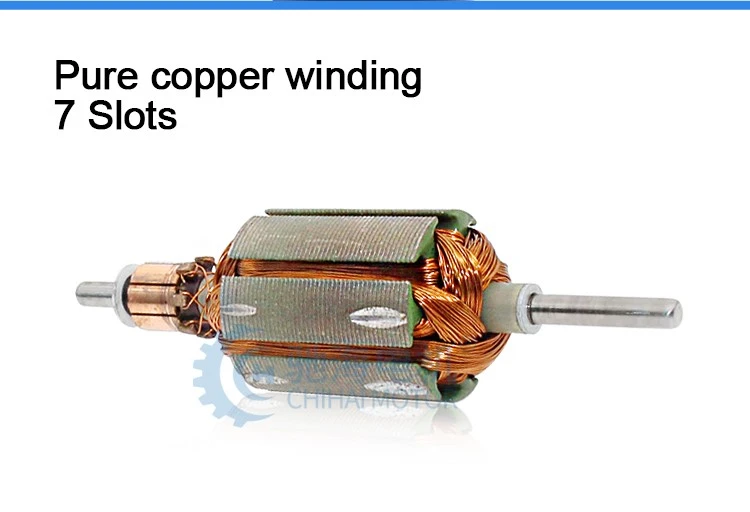

سیم پیچی سیم مسی خالص:
اصلاح تعادل روتور، روتور آرمیچر با چگالی بالا 7 شیار
سیم پیچی سیم مسی خالص دارای رسانایی الکتریکی و حرارتی عالی است که می تواند به طور موثر موتور یا ترانسفورماتور را بهبود بخشد.
کارایی و عملکرد، در حالی که عمر سرویس را نیز افزایش می دهد.

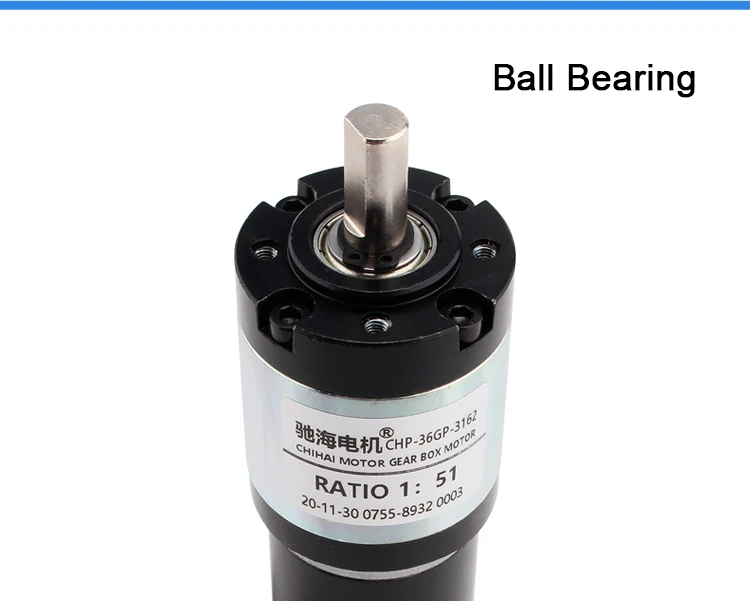

ساختار کامل بلبرینگ:
دارای مقاومت اصطکاک کوچک، کاهش تلفات اصطکاک و سایش سطح، سر و صدای کم، عمر طولانی، اتلاف سریع گرما، دقت چرخش بالا و توانایی کامپوزیت قوی است.

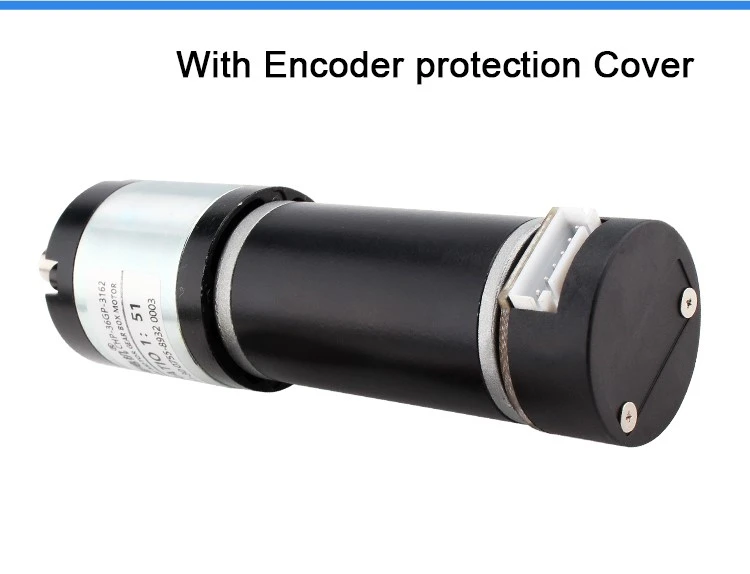

با پوشش محافظ رمزگذار:
دستگاه کدگذاری سالن با پوشش محافظ گرد و غبار، رمزگذار را از گرد و غبار، روغن، زباله و سایر آسیب ها کاهش می دهد.
و عمر سرویس را افزایش دهید. در عین حال، می تواند کارایی و ایمنی کار را نیز بهبود بخشد.
تصاویر تفصیلی
مشخصات محصول
| مدل:CHP-36GP-3162 ABHL Planetary Geared Motor with encoder |
| ولتاژ: DC24.{1}}V |
| نسبت | 1:5.2 | 1:14 | 1:19 | 1:27 | 1:51 | 1:100 | 1:139 | 1:264 | 1:515 |
| جریان بدون بار (mA) | کمتر یا مساوی 350 | کمتر یا مساوی 350 | کمتر یا مساوی 350 | کمتر یا مساوی 350 | کمتر یا مساوی 350 | کمتر یا مساوی 350 | کمتر یا مساوی 350 | کمتر یا مساوی 350 | کمتر یا مساوی 350 |
| سرعت بدون بار (دور در دقیقه) | 1900 | 710 | 525 | 370 | 195 | 100 | 72 | 37 | 19 |
| گشتاور نامی (Kg.cm) | 2.0 | 5.0 | 7.0 | 10.0 | 18.0 | 35.0 | 45.0 | 50.0 | 50.0 |
| سرعت نامی (دور در دقیقه) | 805 | 299 | 220 | 155 | 82 | 42 | 30 | 16 | 8 |
| جریان نامی (A) | کمتر یا مساوی 2.0 | کمتر یا مساوی 2.0 | کمتر یا مساوی 2.0 | کمتر یا مساوی 2.0 | کمتر یا مساوی 2.0 | کمتر یا مساوی 2.0 | کمتر یا مساوی 2.0 | کمتر یا مساوی 2.0 | کمتر یا مساوی 2.0 |
| جریان توقف (A) | کمتر یا مساوی 10.0 | کمتر یا مساوی 10.0 | کمتر یا مساوی 10.0 | کمتر یا مساوی 10.0 | کمتر یا مساوی 10.0 | کمتر یا مساوی 10.0 | کمتر یا مساوی 10.0 | کمتر یا مساوی 10.0 | کمتر یا مساوی 10.0 |
| گشتاور استال (Kg.cm) | بزرگتر یا مساوی 10.0 | بزرگتر یا مساوی 25.{1}} | بزرگتر یا مساوی 30.0 | بزرگتر یا مساوی 45.{1}} | بزرگتر یا مساوی 50.0 | بزرگتر یا مساوی 60.0 | بزرگتر یا مساوی 60.0 | بزرگتر یا مساوی 60.0 | بزرگتر یا مساوی 60.0 |
| تعداد مراحل | 1 مرحله | 2 مرحله | 3 مرحله | 4 مرحله |
| طول گیربکس-L | 26.5 میلی متر | 34.5 میلی متر | 34.5 میلی متر | 34.5 میلی متر | 42.5 میلی متر | 42.5 میلی متر | 42.5 میلی متر | 50.5 میلی متر | 50.5 میلی متر |
| سیگنال سالن | 56.98 | 150.7 | 211.2 | 295.24 | 559.35 | 1094.5 | 1530.43 | 2898.83 | 5672.15 |
| ولتاژ: DC12.0V |
| نسبت | 1:5.2 | 1:14 | 1:19 | 1:27 | 1:51 | 1:100 | 1:139 | 1:264 | 1:515 |
| جریان بدون بار (mA) | کمتر یا مساوی 280 | کمتر یا مساوی 280 | کمتر یا مساوی 280 | کمتر یا مساوی 280 | کمتر یا مساوی 280 | کمتر یا مساوی 280 | کمتر یا مساوی 280 | کمتر یا مساوی 280 | کمتر یا مساوی 280 |
| سرعت بدون بار (دور در دقیقه) | 960 | 355 | 260 | 185 | 98 | 50 | 36 | 19 | 9.7 |
| گشتاور نامی (Kg.cm) | 1.3 | 3.5 | 4.5 | 6.5 | 12.0 | 25.0 | 30.0 | 50.0 | 50.0 |
| سرعت نامی (دور در دقیقه) | 750 | 280 | 200 | 145 | 78 | 40 | 28 | 16 | 8 |
| جریان نامی (A) | کمتر یا مساوی 1.10 | کمتر یا مساوی 1.10 | کمتر یا مساوی 1.10 | کمتر یا مساوی 1.10 | کمتر یا مساوی 1.10 | کمتر یا مساوی 1.10 | کمتر یا مساوی 1.10 | کمتر یا مساوی 1.10 | کمتر یا مساوی 1.10 |
| جریان توقف (A) | کمتر یا مساوی 4.7 | کمتر یا مساوی 4.7 | کمتر یا مساوی 4.7 | کمتر یا مساوی 4.7 | کمتر یا مساوی 4.7 | کمتر یا مساوی 4.7 | کمتر یا مساوی 4.7 | کمتر یا مساوی 4.7 | کمتر یا مساوی 4.7 |
| گشتاور استال (Kg.cm) | بزرگتر یا مساوی 6.0 | بزرگتر یا مساوی 6.0 | بزرگتر یا مساوی 6.0 | بزرگتر یا مساوی 6.0 | بزرگتر یا مساوی 6.0 | بزرگتر یا مساوی 6.0 | بزرگتر یا مساوی 6.0 | بزرگتر یا مساوی 6.0 | بزرگتر یا مساوی 6.0 |
بسته بندی و تحویل
بسته بندی:
بسته بندی کارتن صادراتی استاندارد
زمان تحویل:
3-20 روز پس از تأیید سفارش، تاریخ تحویل جزئیات باید بر اساس آن تصمیم گیری شود
فصل تولید و مقدار سفارش
توجه:
در صورت نیاز به مدارک خاص ترخیص کالا از گمرک، لطفاً برای تأیید از قبل با ما تماس بگیرید.
